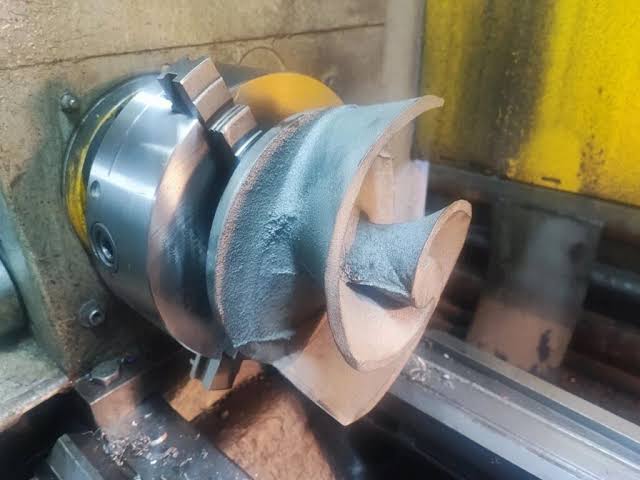

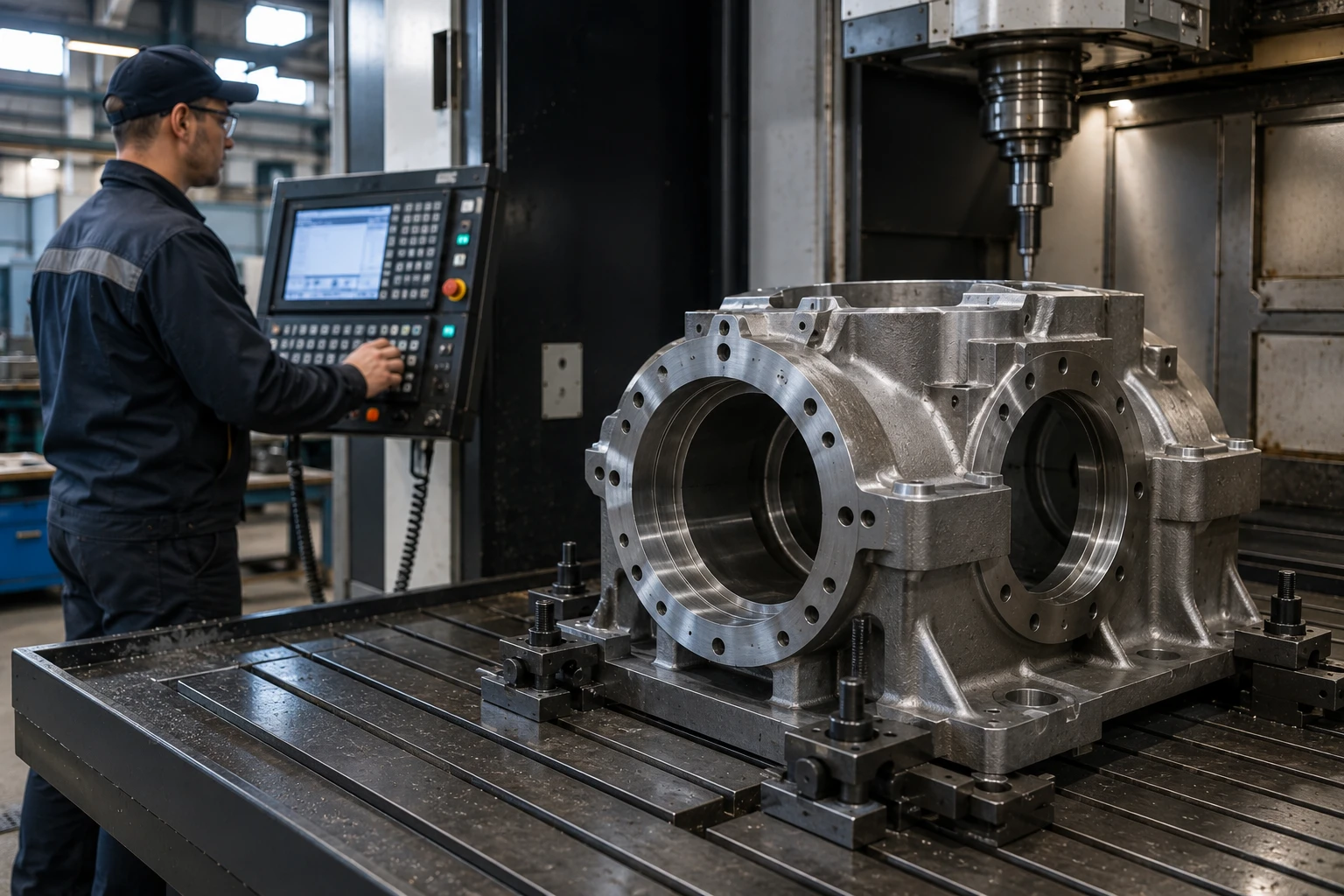

Литая заготовка и последующая механическая обработка не должны рассматриваться как два независимых этапа. Геометрия отливки, положение баз, величина припусков, расположение стержней и требования к точности напрямую определяют, сколько металла придется удалить на станке, сколько установов потребуется и насколько стабильной будет готовая деталь.

Поэтому литейное предприятие должно получать не только чертеж готовой детали, но и понимание требований последующей обработки. Такая связка позволяет еще до изготовления модельной оснастки определить технологические риски и избежать ситуации, когда недорогая отливка становится дорогой заготовкой для механообработки.

Почему отливку необходимо проектировать вместе с механообработкой

Чертеж готовой детали задает номинальные размеры, допуски и посадки, но литая заготовка имеет собственную технологическую геометрию. На ее размеры влияют усадка металла, точность формы, коробление, смещение стержней и припуски. Если эти факторы не учесть заранее, на станке может оказаться недостаточно металла для получения требуемой поверхности.

Особенно критичны детали с фланцами, корпусами, отверстиями, посадочными местами и пересекающимися базами. Положение отливки при формовании должно обеспечивать возможность надежного базирования при последующей обработке.

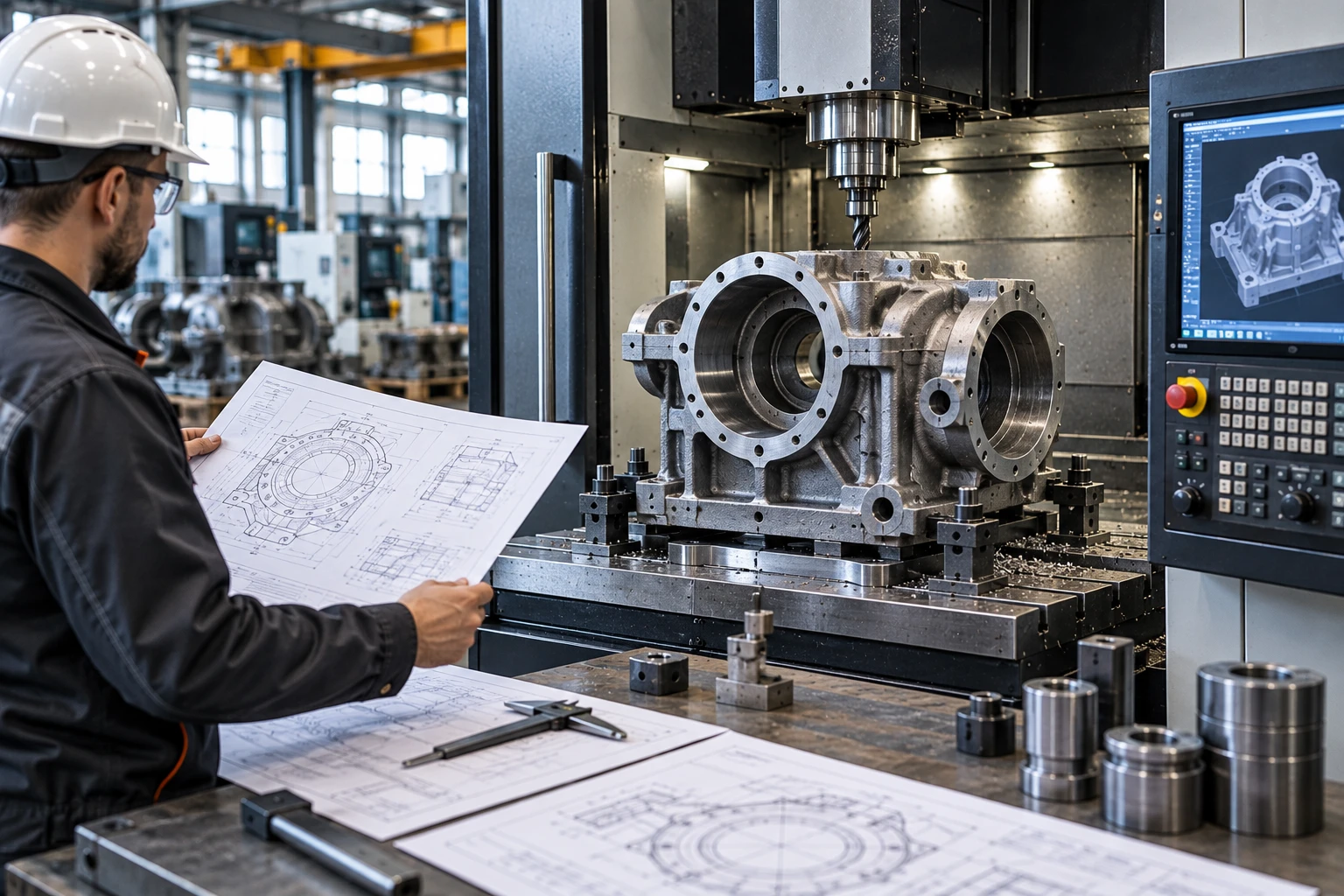

Как определяются технологические базы

База должна обеспечивать повторяемое положение детали относительно режущего инструмента. Для первой операции часто используют поверхности, которые позволяют сориентировать отливку и получить основные черновые базы. Затем обработанные поверхности становятся опорными для следующих операций.

• выбирают поверхности с минимальным риском литейного смещения;
• учитывают доступ инструмента к обрабатываемым зонам;
• стремятся сохранить единство баз для взаимосвязанных размеров;
• не допускают, чтобы черновая поверхность с большим припуском определяла точность нескольких последующих операций.

Если базирование выбрано неправильно, даже точный станок не компенсирует ошибку положения заготовки. В результате отверстия, посадки и сопрягаемые плоскости могут получить взаимное смещение.

Припуск определяет стоимость обработки

Припуск должен быть достаточным для удаления литейной корки, поверхностных дефектов и получения номинального размера. Но каждый дополнительный миллиметр металла приходится снимать инструментом. Увеличиваются машинное время, расход режущего инструмента, энергопотребление и количество стружки.

Недостаточный припуск опасен по другой причине: после удаления расчетного слоя на рабочей поверхности может остаться раковина, пористость или другая зона с дефектами. Тогда деталь придется браковать либо менять технологию обработки.

Как коробление и стержни влияют на обработку

Сложные литые корпуса часто получают с помощью стержней, формирующих внутренние полости. Их смещение изменяет толщину стенок, положение отверстий и взаимное расположение внутренних поверхностей. Даже если наружные размеры находятся в пределах допуска, внутренняя геометрия может потребовать дополнительного припуска или отдельной операции.

Коробление возникает вследствие неравномерного охлаждения и внутренних напряжений. Для длинных тонкостенных деталей оно особенно критично: после установки на станок заготовка может деформироваться при снятии внутренних напряжений или при неправильном закреплении.

Когда применять 3-, 4- и 5-осевую обработку

Количество осей выбирают не по принципу «чем больше, тем лучше», а исходя из геометрии детали и количества требуемых установов. На 3-осевом станке большинство поверхностей обрабатывается при фиксированной ориентации заготовки. Если необходимо обрабатывать несколько наклонных плоскостей, применяют поворотную ось или 4-осевую схему.

5-осевая обработка позволяет менять ориентацию инструмента относительно поверхности и получать сложные пространственные поверхности с меньшим числом установов. Это особенно полезно для крупных корпусов, лопаток, сложных кронштейнов и деталей с большим количеством разнонаправленных поверхностей.

Что лучше получать литьем, а что — обрабатывать на станке

Литьем целесообразно формировать основную геометрию детали: ребра жесткости, массивные переходы, наружные контуры и внутренние полости. Высокоточные посадочные поверхности, резьбы, рабочие плоскости и отверстия обычно требуют механической обработки.

• литая поверхность подходит для зон, где допускается соответствующая шероховатость и точность;
• посадочные диаметры и плоскости обрабатываются для обеспечения заданных допусков;
• резьбовые отверстия обычно получают сверлением и последующей обработкой резьбы;
• ответственные сопряжения требуют контролируемой обработки относительно установленных баз.

Условный пример: почему более точная отливка может быть дешевле

Предположим, две одинаковые корпусные детали имеют массу литой заготовки 100 кг. Для варианта А средний припуск составляет 3 мм, а геометрические отклонения требуют двух дополнительных установов. Для варианта Б припуск составляет 6 мм, а из-за нестабильности положения отдельных поверхностей требуется дополнительное базирование.

При одинаковой цене металла вариант Б потребует снять существенно больший объем материала. Если обработка одной детали занимает условно 2,5 часа вместо 1,5 часа, разница в стоимости оборудования, инструмента и электроэнергии за серию из 100 деталей составит уже сотни станко-часов. Поэтому сравнивать нужно не стоимость килограмма отливки, а стоимость готовой детали.

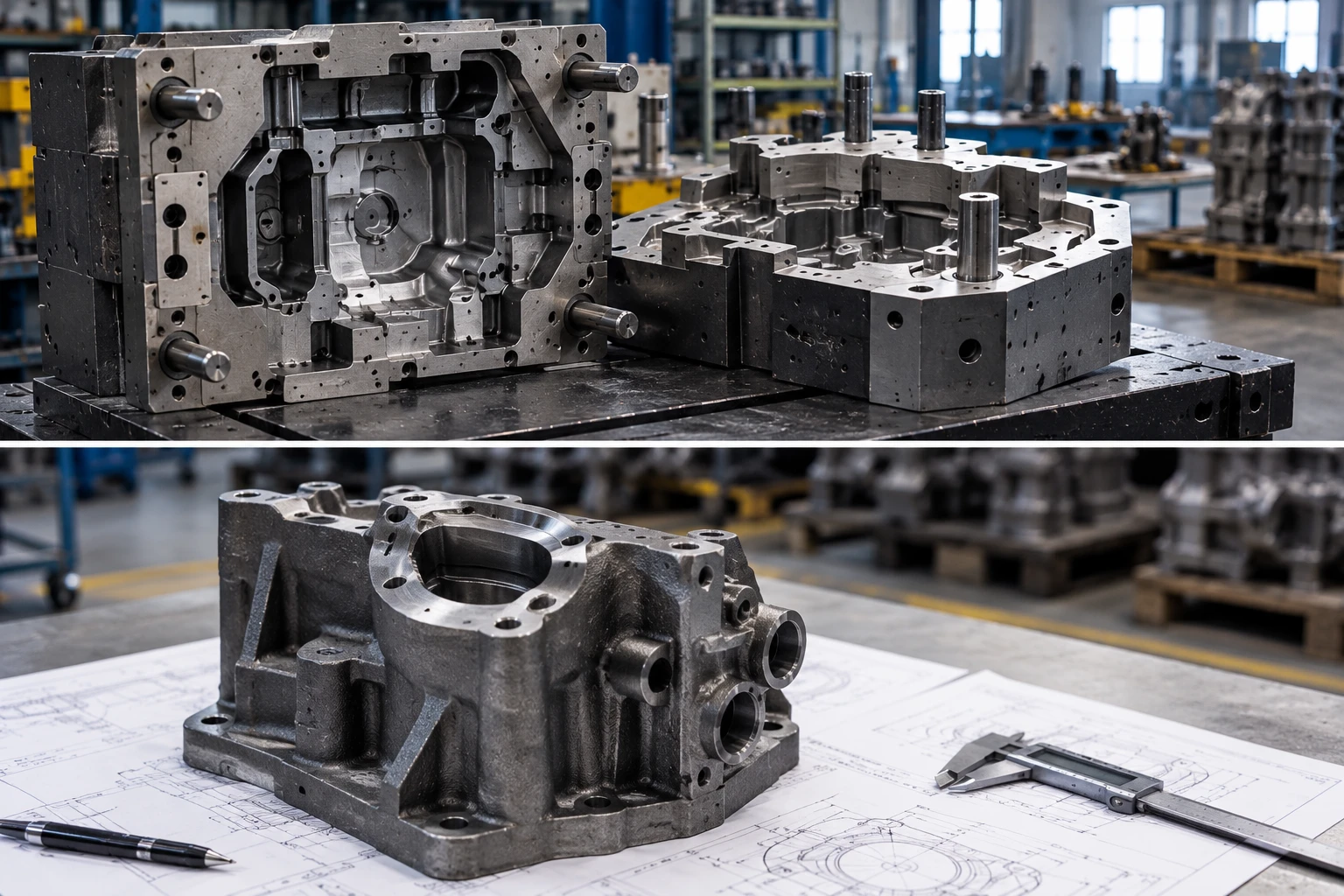

Что должно содержать технологическое задание на отливку

До изготовления модельной оснастки необходимо зафиксировать требования, которые связывают литейную и механическую технологии:

1. марку материала и требования к механическим свойствам;
2. массу и габариты отливки;
3. номинальные размеры и допустимые отклонения;
4. припуски на каждую ответственную обрабатываемую поверхность;
5. черновые и чистовые технологические базы;
6. положение и требования к отверстиям и посадкам;
7. режим термической обработки;
8. методы контроля отливки и готовой детали.

7 ошибок, превращающих дешевую отливку в дорогую деталь

• Чрезмерные припуски. Увеличивают время фрезерования и расход инструмента.
• Недостаточные припуски. Повышают риск выхода литейного дефекта на рабочую поверхность.
• Неправильный выбор баз. Создает накопление размерных погрешностей.
• Игнорирование смещения стержней. Нарушает положение внутренних отверстий и стенок.
• Отсутствие анализа доступа инструмента. Может потребовать дополнительных установов.
• Неучет коробления. Вызывает проблемы при закреплении и получении плоскостности.
• Раздельное проектирование литейной и механической технологий. Переносит технологические ошибки на дорогостоящую стадию обработки.

Чек-лист конструктора перед запуском литой детали

Перед изготовлением модельной оснастки стоит проверить восемь позиций:

• определены все поверхности, которые будут обрабатываться;
• назначены технологические базы;
• припуски согласованы с литейной технологией;
• учтены стержни и возможное их смещение;
• проверена вероятность коробления;
• определены доступные направления обработки;
• согласованы термообработка и методы контроля;
• требования к отливке и готовой детали зафиксированы в одном технологическом задании.
